کنتاکتور ها از جمله تجهیزات بسیار پرکاربرد در کنترل جریان الکتریکی هستند. این کلیدهای الکترومکانیکی قادرند جریان ها و ولتاژهای بزرگ را با یک ولتاژ راه اندازی کوچک مدیریت کنند. این مزیت بزرگ در کنار طول عمر بالا و عملکرد مطمئن، کنتاکتورها را به یک انتخاب مناسب برای اغلب پروژه های صنعتی و حتی مسکونی تبدیل کرده است. در سایه کاربرد گسترده کنتاکتورها توجه به انتخاب کنتاکتور مناسب از اهمیت بالایی برخوردار است.

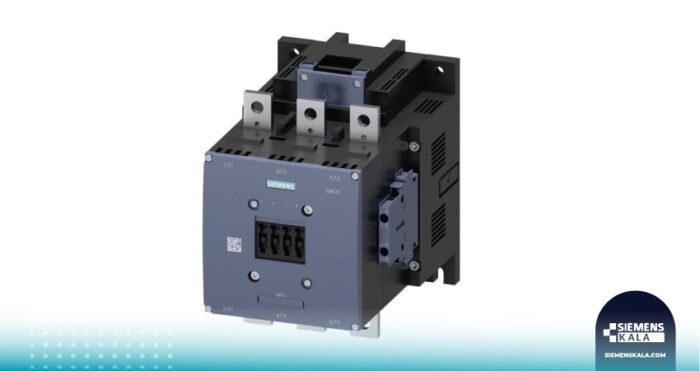

کنتاکتور زیمنس
زیمنس در توسعه کنتاکتورهای سری SIRIUS، به بالا بردن قابلیت اطمینان عملیاتی توجه ویژه ای کرده است. نتیجه این امر تولید کنتاکتورهایی با کارایی و قابلیت اطمینان بالا شده است که حتی قادرند در دماهای بالاتر از 60 درجه سانتیگراد نیز به عملکرد پایدار خود ادامه دهند؛ حتی اگر در کنار هم نصب شوند.
عملکرد پایدار و طول عمر زیاد از جمله ویژگی های بارز تولیدات زیمنس است. این مشخصات محصولات زیمنس را به یک انتخاب مناسب برای صنایع مختلف تبدیل کرده است. کنتاکتور زیمنس با سایر محصولات هم رده کاملا هماهنگ است، به راحتی نصب می شود و تنوع بالایی دارد.
زیمنس نسخه‌های ویژه ای از کنتاکتور را برای کاربردهای خاص از قبیل کلیدزنی، بارهای مقاومتی و خازنی عرضه می کند. سری‌های اصلی کنتاکتور زیمنس جهت کنترل موتورهای الکتریکی با کدینگ 3RT ارائه شده است.
انواع کنتاکتور زیمنس
کنتاکتورهای سه فاز زیمنس را می توان براساس نوع کاربرد در سه دسته کلی زیر تقسیم کرد:
- کنتاکتور های قدرت (سری 3RT)
- کنتاکتور های کنترل یا فرمان (سری 3RH)
- کنتاکتور های خازنی زیمنس (سری 3RT26)

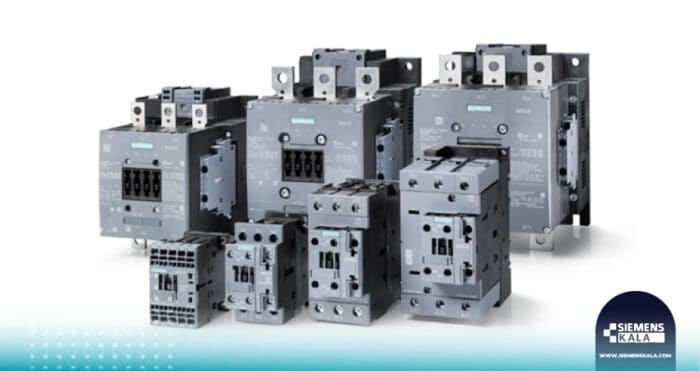

کنتاکتور قدرت زیمنس
زیمنس کنتاکتورهای سه فاز را براساس ابعاد و توان قابل کنترل دسته بندی می کند. کنتاکتور های قدرت 3RT2 زیمنس مصرف کننده هایی تا توان 55 کیلووات را پشتیبانی می کنند. این سری محصولات زیمنس با ابعاد استاندارد S00 تا S3 عرضه می شوند. این سری از کنتاکتورهای زیمنس، ولتاژ فرمان 24 ولت DC یا بازه 220 – 240 VAC دارند.
گروه دیگر کنتاکتورهای قدرت زیمنس سری 3RT1 است. این سری توان 55 تا 250 کیلووات را پوشش می دهند. ابعاد استاندارد آن ها S6 تا S12 است. در صورت انتخاب کنتاکتور زیمنس سری 3rt1 باید از شمش (شینه مسی) برای اتصال به مدار استفاده کنید در صورتی سری 3RT2 با کابل به مدار وصل می شود. ولتاژ فرمان مورد نیاز این سری نیز، 24 ولت DC یا 220 – 240 VAC است.
کنتاکت های کمکی ها و سایر تجهیزات جانبی کنتاکتورهای قدرت زیمنس عموما با پیش کد 3RH عرضه می شود. بوبین یدک و وریستور متناسب نیز با کد 3RT آغاز می شود. مهمترین ویژگی کنتاکتور های قدرت زیمنس طول عمر بالا و تعداد بالای قطع و وصل مدار است.
کنتاکتور های فرمان
کنتاکتور فرمان به منظور قطع و وصل مدار فرمان مورد استفاه قرار می گیرد. این کنتاکتورها توان قطع کمتری نسبت به نمونه های قدرت دارند و پیش کد 3RH21 توسط زیمنس به آن ها اختصاص داده شده است. ولتاژ های بوبین متنوع (بین 24 ولت DC تا 230 ولت AC) و تعداد کنتاکت کمکی متفاوت سبب شده این کنتاکتورها قابلیت پاسخگویی به اکثر نیازهای کنترلی را داشته باشند. ابعاد این کنتاکتورها متناسب با سایز استاندارد S00 است.
کنتاکتور خازنی زیمنس
اگر قصد انتخاب یک کنتاکتور مناسب برای سوئیچینگ بار خازنی را داشته باشید، کنتاکتور خازنی به کمک شما می آید. قطع و وصل خازن در بانک خازنی، الزامات ویژه ای دارد که توسط این کنتاکتورها رعایت می شود. این کنتاکتور با ایجاد یک مقاومت در لحظه روشن شدن خازن، شدت جریان اولیه را کاهش می دهد. کاهش جریان راه اندازی سبب افزایش طول عمر خازن می شود.
این کنتاکتور بخشی به نام فیلتر RC دارد که بار سلفی ایجاد شده در کنتاکتور را کنترل می کند. این فیلترها در جلوی کنتاکتور نصب می شوند. برخی برندهای آسیایی فیلتر RC را بصورت قطعه جداگانه که بر روی کنتاکتورهای معمولی نصب می شود عرضه می کنند. اما زیمنس این قطعه را بر روی کنتاکتور قرار داده و با عنوان کنتاکتور خازنی عرضه می کند.
انتخاب کنتاکتور زیمنس
پس از آشنایی با انواع مختلف کنتاکتور زیمنس، اکنون می دانیم تنوع بسیار بالایی از این تجهیزات در بازار موجود است. اکنون سوال اینجاست که کدام کنتاکتور برای کاربرد مورد نظر گزینه بهتری است. با در نظر گرفتن برخی پارامترهای مهم می توانید انتخابی مناسب و بهینه داشته باشید. در مقاله “راهنمای انتخاب کنتاکتور” ، شرح کاملی در اینباره منتشر شده است. در ادامه به بیان مختصر برخی از این پارامترها می پردازیم.
نوع بار
بارهای الکتریکی مختلف رفتار متفاوتی در لحظه شروع به کار یا راه اندازی از خود نشان می دهند. به عنوان مثال موتورها جریان هجومی بسیار بزرگی از شبکه می کشند که گاهی اوقات تا 10 برابر جریان نامی نیز می رسد. اما این شرایط فقط در لحظه راه اندازی رخ می دهد و جریان عبوری در زمان کوتاهی به مقدار نامی می رسد.
با توجه به تفاوت رفتار بارهای مختلف در لحظه راه اندازی، کلاس بندی استانداردی برای کنتاکتورها تعیین شده است. انتخاب کنتاکتور با کلاس کاری متناسب با نوع بار الزامی است.
جریان نامی
جریان نامی یا جریان کاری، اشاره به میزان جریانی دارد که کنتاکتور قادر است بدون وقوع مشکل آن را هدایت و بار را روشن کند. عموما بر روی همه بارهای الکتریکی پارامتری با عنوان جریان نامی درج می شود. تطابق جریان نامی بار با جریان نامی کنتاکتور شما را به انتخابی دقیق می رساند. اگرچه توصیه می شود به منظور اطمینان خاطر بیشتر، جریان نامی کنتاکتور را 15 تا 20 درصد بیشتر از جریان بار در نظر بگیرید.
ولتاژ خط
به همان اندازه که جریان بار در انتخاب کنتاکتور حائز اهمیت است، ولتاژ بار نیز باید مورد توجه قرار بگیرد. استفاده از کنتاکتوری با ولتاژ بار پایین تر از مقدار مورد نیاز سبب عملکرد نادرست و نامطمئن می شود.
ولتاژ فرمان
کنتاکتورها به کمک یک ولتاژ فرمان کوچک، ولتاژ و جریان های بزرگ را کنترل می کنند. به عنوان مثال برای وصل یک موتور 220 ولت به شبکه کافی است ولتاژ 24 ولت را به مدار فرمان یا کویل کنتاکتور اعمال کنید. کنتاکتورهای زیمنس ولتاژهای فرمان متنوعی دارند. بنابراین در زمان انتخاب کنتاکتور باید به هماهنگی ولتاژ فرمان کنتاکتور و ولتاژ تامین شده از طریق مدار فرمان توجه کنید.
کنتاکت های کمکی
تیغه های کمکی به منظور افزایش قابلیت های کنترلی کنتاکتور مورد استفاده قرار می گیرند. به عنوان مثال می توان به کمک این تیغه ها ساختارهای شرطی ایجاد کرد که در صورت روشن شدن یک مصرف کننده، فرمان روشن شدن مصرف کننده دیگری ارسال شود.
جمع بندی
زیمنس انواع مختلفی از کنتاکتورها را به بازار عرضه کرده است. تنوع کنتاکتورها از یک سو و حساسیت عمکلدر صحیح آن ها از سوی دیگر، اهمیت انتخاب کنتاکتور مناسب را افزایش داده است. با در نظر گرفتن برخی پارامترهای عملکرد کلیدی از جمله ولتاژ و جریان بار، نوع بار و ولتاژ بوبین می توان کنتاکتور مناسب را انتخاب کرد.
نکته مهم دیگری که باید حتما مورد توجه قرار دهید، خرید کنتاکتور از یک تامین کننده مطمئن است. فروشگاه آنلاین زیمنس کالا عرضه کننده محصولات زیمنس با ضمانت اصالت کالا و پشتیبانی 5 ساله خیال شما را از خرید محصول اصیل و مطمئن راحت می کند.
