ابزار دقیق تجهیزاتی هستند که بر حسب نوع کمیت مورد نیاز واحد تحت کنترل ، اعم از فشار ، دما ، دبی ، سطح و … با توجه به شرایط و استانداردهای تعیین شده ، انتخاب و مورد استفاده قرار می گیرند. ابزار دقیق در حقیقت زیر ساخت یک سیستم کنترل و اتوماسیون را تشکیل میدهند و شامل ابزاری نظیر: انواع سنسور، انواع کنترلر، نشاندهنده، ترانسمیتر، رکوردر و… میباشند که این ابزار وظیفه اندازه گیری، انتقال، نمایش، ثبت و کنترل پارامترهای مهم فیزیکی را در پروسه های صنعتی به شکلی دقیق در صنایع بزرگ و کوچک بر دوش دارند که در ادامه به بررسی برخی از آنها می پردازیم.

آنچه که در این مقاله می خوانیم:

  • معرفی انواع تجهیزات ابزار دقیق
  • اساسی ترین قسمت های تشکیل دهنده ابزاردقیق
  • آشنایی با انواع ابزار های اندازه گیری
  • معرفی معتبر ترین عرضه کننده انواع تجهیزات کنترل و ابزار دقیق

images 1667913559 - معتبر ترین عرضه کننده انواع تجهیزات کنترل و ابزار دقیق - ابزار دقیق

معرفی انواع تجهیزات ابزار دقیق

سنسور

هر وسیله ای که قادر به اندازه گیری و تبدیل کمیت های فیزیکی به الکتریکی باشد، سنسور نامیده می شود. وظیفه یک سنسور دما اندازه گیری مقدار دما و تبدیل آن به سیگنال الکتریکی می باشد.

نشاندهنده

برای نمایش مقدار پارامترهای اندازه گیری شده تجهیزات ابزاردقیق باید از نمایشگرهایی که ورودی های آنها استاندارد می باشد استفاده کرد. برای مثال برای نمایش مقدار فشار یک سنسور و یا مقدار دمای اندازه گیری شده توسط سنسور از نمایشگرهایی باید استفاده کرد که همان سنسور را پشتیبانی کرده و یا ورودی های استانداردی همچون ۰-۱۰ ولت، ۴-۲۰ میلی آمپر را پشتیبانی می کنند.

ترانسمیتر

ترانسمیترها به طور کلی به تجهیزاتی گفته می شود که عمل اندازه گیری (سنسور)، تبدیل و تقویت سیگنال ها را در یک مجموعه انجام می دهند. ترانسمیترها تجهیزاتی هستند که در پروسه های بزرگ صنعتی کاربرد زیادی دارند زیرا فاصله ترانسمیترها از اتاق های کنترل بسیار زیاد بوده و فقط استفاده از ترانسمیتر است که در این شرایط منطقی به نظر می رسد.

اساسی ترین قسمت های تشکیل دهنده ابزاردقیق

ابزار دقیق از سه قسمت اساسی زیر تشکیل شده است که عبارتند از:

۱) اندازه گیری

۲) کنترل

۳) محرک ها

قسمت اندازه گیر مقدار واقعی عنصر مورد نظر را اندازه گیری می کند. پارامترهای مختلفی در صنایع برای کنترل اندازه گیری می شود. مهمترین پارامترهایی که در صنعت برای کنترل اندازه گیری می شوند عبارتند از :

  • اندازه گیری فشار measurement of the pressure
  • اندازه گیری درجه حرارت  measurement of the temperature
  • اندازه گیری جریان سیالات measurement of the flow
  • اندازه گیری ارتفاع مایعات measurement of the level

برای مثال و به عنوان یکی از فرآیندهای نسبتاً ساده، سیستم تنظیم خودکار سوخت موتورها را می توان نام برد. در این سیستم ساده، حسگرهایی (Sensors) وجود دارند که وضعیت موتور و شرایط کار آن، نظیر فشار (Pressure) چرخش (Rotation)، ارتفاع و سرعت (Speed) را مورد بازبینی قرار می دهند. اطلاعات حاصل از این حسگرها توسط کامپیوتر و یا وسایلی نظیر ریز پردازنده (Microprocessor)، کنترل کننده (Controller)، به سیگنال های کنترل (Control Signals) تبدیل می شوند و نهایتاً به صورت فرامینی باعث کنترل کار بهینه موتورها می گردند.

آشنایی با انواع ابزار های اندازه گیری

در این مقاله بطور خلاصه ابزار های اندازه گیری را معرفی می کنیم.

images 1667913582 - معتبر ترین عرضه کننده انواع تجهیزات کنترل و ابزار دقیق - ابزار دقیق

اندازه گیری جریان (فلو)

اندازه گیری جریان به دو دسته مهم تقسیم بندی می شود. ۱. فلومتر جرمی ۲. فلومتر حجمی که هر کدام از این موارد به موارد مختلف دیگری تقسیم بندی می شود

فلومتر جرمی

  • کوریولیس (مس فلومتر) (Coriolis mass flowmeters)
  • ترمال (Thermal mass flowmeters).

فلومتر حجمی

  • الکترومغناطیسی
  • ورتکس
  • اختلاف فشار

اندازه گیری سطح

اندازه گیری جریان به سه دسته مهم تقسیم بندی می شود. ۱. ترانسیمتر های سطح ۲. لول سوئیچ های سطح ۳.لول گیج های مغناطیسی که  ترامسمیتر های سطح و و لول سوئیچ های سطح به بخش های مختلف دیگری تقسیم می شوند که آنها را در ادامه معرفی می کنیم.

ترانسمیتر های سطح

  • راداری
  • خازنی
  • اولتراسونیک
  • هیدرواستاتیکی

لول سوئیچ های سطح

  •  دیاپازونی
  • مایکروویو
  • پره ای (روتاری)

لول گیج های مغناطیسی

لول گیج های مغناطیسی به نوعی سطح مایعات درون مخازن را نمایش می دهد. اساس این کار به صورتی است که یک آهربا توسط شناور در استوانه لول گیچ بالا و پایین خواهد رفت. در یک ستون آهنرباها در طول مسیر این حرکت وجود دارند که آهنرباها آبی بر روی هم چیده شده اند و هر طرف آن آهنرباها رنگی است که معمولا یک طرف سفید و طرف دیگر قرمز است. هر زمان آهنرباهای متصل به شناور از مقابل آنها عبور کند بر اثر قانون جذب و دفع آهنرباها دانه دانه آنها چرخیده و سطح را نمایش می دهد.

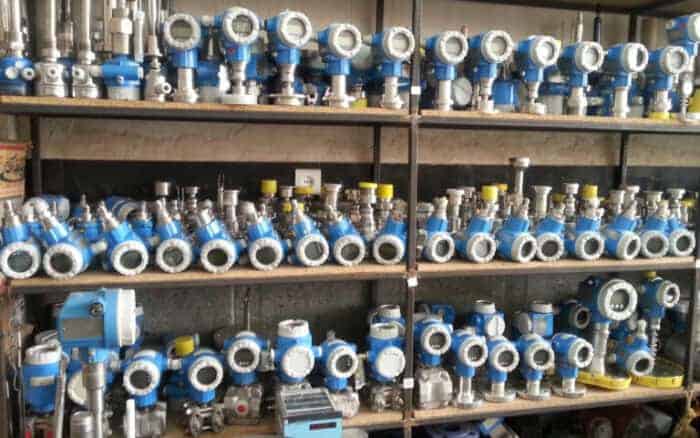

images 1667913619 - معتبر ترین عرضه کننده انواع تجهیزات کنترل و ابزار دقیق - ابزار دقیق

اندازه گیری فشار

  • ترانسمیتر فشار هیدرواستاتیک
  • ترانسمیتر فشار (نسبی و مطلقی)
  • ترانسمیتر اختلاف فشار
  • گیج فشار عقربه ای و دیجیتالی
  • رگلاتور
  • لوازم جانبی (فشار)

اندازه گیری دما

ترانسمیترها و ترمومترهای دما سنج که از زیر مجموعه کنترل ابزار دقیق است، بصورت فشرده، مدولار، ترموول ها در صنایع مختلفی چون موارد شیمیایی، پتروشیمی، مواد غذایی و آشامیدنی، لبنی و… از قدیم تا به امروز بصورت ها و اشکال مورد استفاده قرار گرفته و میگردد.

کابل ابزار دقیق

کابل ابزار دقیق به کابل هایی گفته می شوند که وظیفه انتقال سیگنال و داده ها را بر عهده دارد. این نوع کابل ها بصورتی طراحی شده اند که در برابر تداخل های الکترو مغناطیسی و نویزها مقاوم باشند.

آنالایزرها

آنالایزرها تجهیزاتی هستند که مقدار و خلوص یک ماده را در یک ترکیب بر اساس خواص شیمیایی و فیزیکی آن مورد اندازه گیری قرار می دهند .

این تجهیزات  که از سری تجهیزات کنترل ابراز دقیق هستند برای حفاظت از محیط زیست ، ثبات کیفیت محصول، ایمنی و بهینه سازی خطوط تولید ضروری می باشد.

فواید:

  1. طول عمر خط تولید و فرایند تولید را بالا برده و در هزینه های تعمیر و نگهداری بسیار چشم گیر است.
  2. فناوری پیشرفته از حسگرهای استاندارد تا ایستگاه های اندازه گیری
  3. به کیفیت محصولات کمک چشمگیری کرده و قابل تضمین است.

شیرهای کنترلی

شیر های کنترلی از محرک های الکتریکی،هیدرولیکی، پنوماتیکی برای کنترل و باز و بسته شدن استفاده می کند.این شیرها با داشتن پروتکل HART و PROFIBUS و… در حوزه کنترل و ابزار دقیق در صنایع مختلف چون شیمیایی، بهداشتی، لبنی، غذایی، نفت و گاز و… کاربرد داشته و استفاده می گردد.

معرفی معتبر ترین عرضه کننده انواع تجهیزات کنترل و ابزار دقیق

شرکت صنعت ماندگار با بیش از ۲۰ سال سابقه کاری درخشان و با  اخذ نمایندگی های رسمی ماشین سازی اراک و اشتعال اراک و همچنین واردات مستقیم تجهیزات اروپایی بصورت سفارشی و استوک اروپا با حمایت و پشتیبانی شما عزیزان توانستیم این مسیر پر فراز و نشیب با توجه به نیاز های صنعت بررسی و شناسایی کنیم  و با ارائه خدمات و تامین قطعات و تجهیزات کنترل و ابزاردقیق و ماشین آلات حرارتی و برودتی از قبیل انواع بویلرهای بخار فایرتیوب و واترتیوب ، مشعل های حرارتی و صنعتی ، چیلرهای برودتی و …   نیاز صنایع را با به کار بردن روش های نوین و کار آمد سعی در سهولت کار برای شما عزیزان دارد.

آدرس: قزوین شهرک صنعتی لیا جدید انتهای خیابان کاوشگران جنوبی

شماره های تماس:

  • ۰۲۸۳۳۴۵۴۵۵۸
  • ۰۲۸۳۳۴۵۴۵۵۹
  • ۰۲۸۳۳۴۵۴۲۰۷
